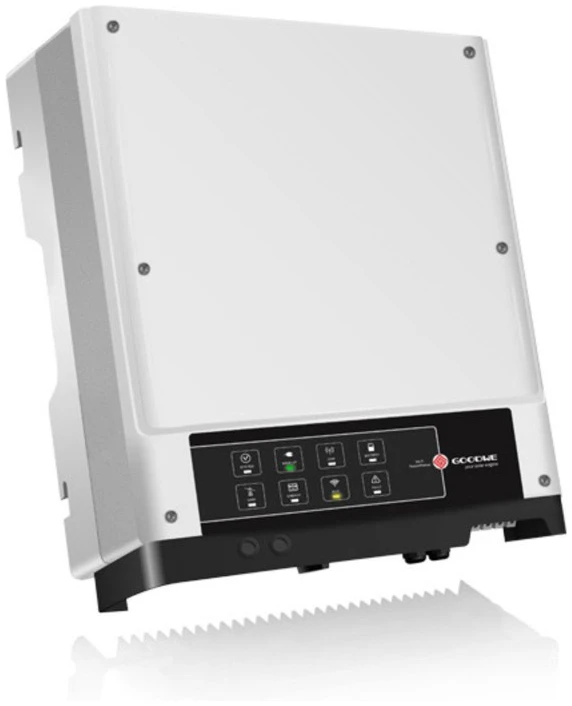

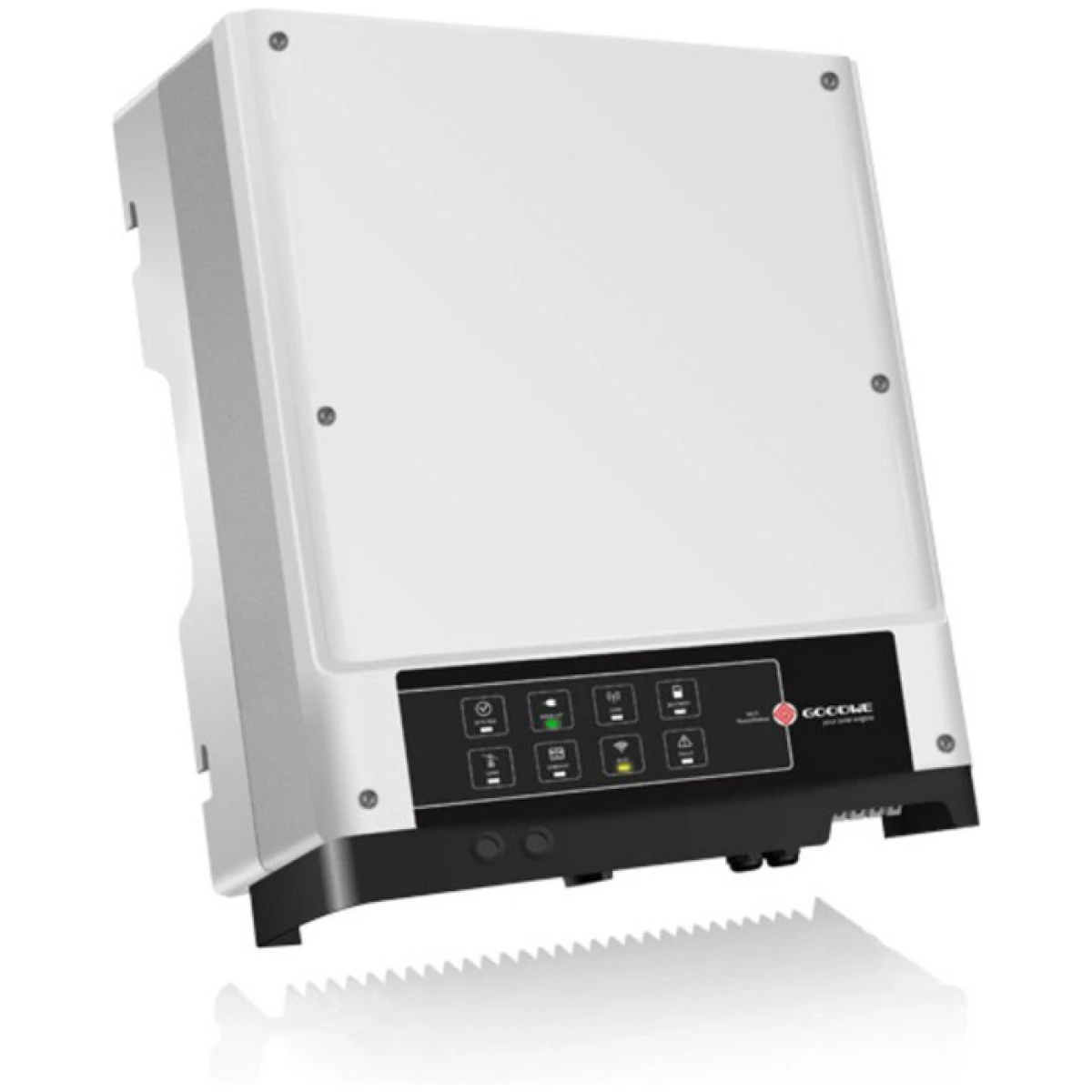

Jednofázový hybridný menič GoodWe GW3648 EM 2x MPPT, WiFi, 3680W

Hybridný menič GoodWe 3648-EM je vybavený dvoma MPPT a umožňuje pripojenie akejkoľvek batérie (GEL, AGM, LiIon, LiFePO4).

Tento menič je odolný voči výpadku distribučnej siete a poskytuje tak dokonalú zálohu pre rodinný dom aj firmu (umožňuje ostrovnú prevádzku).

GoodWe 3648-EM 2x MMPT ponúka 2 samostatné výstupy. Na prvý výstup sa pripojí fáza rodinného domu a na druhý výstup sa pripoja spotrebiče, ktoré maju fungovať aj v prípade výpadku distribučnej siete.

Pokiaľ je menič pripojený k sieti, dodáva do oboch výstupov. Prechod do záložného režimu sa deje v rámci milisekúnd.Jedná sa tak o UPS (Uniterupted Power Supply). Samozrejmosťou je bezplatný monitorovací systém elektrárne (výkon FVE a stav batérii) pomocou Wi-Fi. Menič je možné nastaviť ako bezpretokový. Batérie je možné nabíjať z AC strany (zo siete distribútora). Striedač je schopný pracovať aj bez pripojených batérii.

Spotřebiče, které je možné zapojit na Back-Up výstup:
napr. TV, PC, ledničku, ventilátor, světla, mikrovlnnou troubu, router atd.

Spotřebiče, které nelze zapojit na Back-Up výstup:
napr. klimatizace, vodní čerpadlo, el. topení, pračka, kompresory, vysoušeč vlasů, vysavač a další spotřebiče s výsokým výkonem.

Svetoznáma značka GoodWe je garanciou maximálnej spoľahlivosti, nadštandardných riešení a príjemného pomeru kvalita/cena. Meniče GoodWe patria už niekoľko rokov medzi najpoužívanejšie v Holandsku, Veľkej Británii a Austrálii.



/*! elementor – v3.16.0 – 20-09-2023 */
.elementor-column .elementor-spacer-inner{height:var(–spacer-size)}.e-con{–container-widget-width:100%}.e-con-inner>.elementor-widget-spacer,.e-con>.elementor-widget-spacer{width:var(–container-widget-width,var(–spacer-size));–align-self:var(–container-widget-align-self,initial);–flex-shrink:0}.e-con-inner>.elementor-widget-spacer>.elementor-widget-container,.e-con>.elementor-widget-spacer>.elementor-widget-container{height:100%;width:100%}.e-con-inner>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer,.e-con>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer{height:100%}.e-con-inner>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer>.elementor-spacer-inner,.e-con>.elementor-widget-spacer>.elementor-widget-container>.elementor-spacer>.elementor-spacer-inner{height:var(–container-widget-height,var(–spacer-size))}.e-con-inner>.elementor-widget-spacer.elementor-widget-empty,.e-con>.elementor-widget-spacer.elementor-widget-empty{position:relative;min-height:22px;min-width:22px}.e-con-inner>.elementor-widget-spacer.elementor-widget-empty .elementor-widget-empty-icon,.e-con>.elementor-widget-spacer.elementor-widget-empty .elementor-widget-empty-icon{position:absolute;top:0;bottom:0;left:0;right:0;margin:auto;padding:0;width:22px;height:22px}

Integrovaný regulátor nabíjania a menič

Umožňuje sieťovú aj ostrovnú prevádzku

Kompatibilný s Li-Ion batériami

Zvýšený výkon a bezpečnosť

Vodovzdorný a prachuvzdorný podľa normy IP65

Bezdrôtový monitoring a komunikácia

  Vlastnosti

• Integrovaný regulátor nabíjania a menič
• Inteligentné funkcie správy batérie
• Umožňuje sieťovú aj ostrovnú prevádzku
• Kompatibilný s Li-Ion batériami
• Zvýšený výkon a bezpečnosť
• Vodovzdorný a prachuvzdorný podľa normy IP65
• Bezdrôtový monitoring a komunikácia
• Nehlučný prevádzka, bez ventilátora

   Zabudované ochrany

• Monitorovacia jednotka pre zvyškový prúd
• Ochrana proti ostrovnému režimu
• Ochrana proti FV prepólovaniu
• Detekcia izolačného odporu
• Ochrana proti výstupnému preťaženiu
• Ochrana proti výstupným skratom
• Ochrana proti výstupnému prepätiu

Obsah balenia:

• 1x Menič
• 1x Držiak na stenu

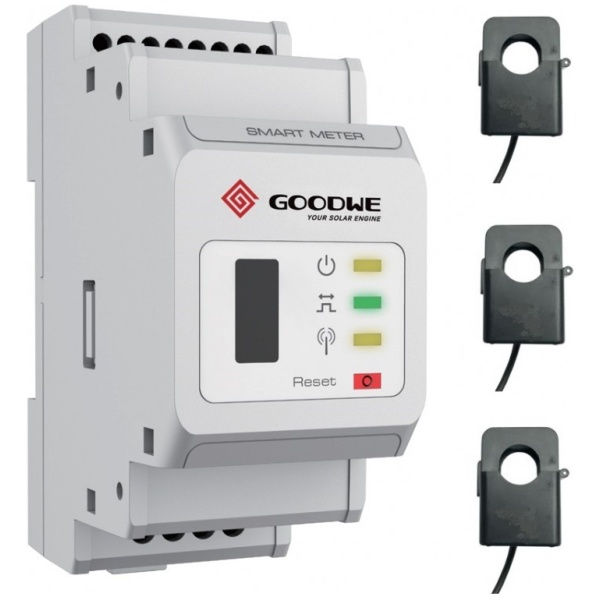

• 1x EzMeter
• 2x Kladný konektor
• 2x Záporný konektor
• 2x AC konektor
• 1x Kryt batérie
• 2x Vodotesný materiál
• 2x Konektor batérie
• 1x Uzemňovací konektor
• 6x Skrutky s hmoždinkami
• 2x Skrutka so šesťhranou hlavou
• 2x Skrutka s plochou hlavou
• 1x Manuál, nastavenie Wi-

Technické parametre

Batéria

• Typ batérie: Li-Ion alebo olovená
• Menovité napätie batérie: 48 V
• Max. napätie nabíjania: ≤60 V (konfiguratelné)
• Max. nabíjací prúd: 50 A
• Max. vybíjací prúd: 50 A
• Kapacita batérie: 50 ~ 2000 Ah
• Nabíjací systém pre Li-Ion batérie: Auto-adaptačné s BMS
• Nabíjací systém pre olovené batérie: 3- úrovňová adaptácie s údržbou

Vstupné parametre z FV

• Max. výkon FV: 4600 W
• Max vstupné napätie DC: 550 V
• Rozsah MPPT: 100 ~ 500
• Nábehové napätie: 125 V
• Rozsah MPPT pri plnom zaťažení: 170 ~ 500 V
• Menovité DC vstupné napätie: 360 V
• Max. vstupný prúd: 11/11 A
• Max. skratový prúd: 13,8 / 13,8 A
• Počet MPPT: 2

Všeobecné informácie

• Rozmery: 347 x 432 x 175 mm
• Hmotnosť: 17 kg
• Montáž: Držiak pre upevnenie na stenu
• Rozsah okolitých teplôt: -25 ~ 60 ° C
• Pomerná vlhkosť: 0 ~ 95%
• Maximálna nadm. výška pre prevádzku: menej ako 4000 m
• Stupeň ochrany: IP65
• Topológia: Vysokofrekvenčné izolácie
• Straty v režime standby: menej ako 13 W
• Chladenie: Prirodzene, vzduchom
• Hladinu hluku: menej ako 25 dB
• Komunikácia s BMS RS485, CAN
• Komunikácia s meračom RS485
• Komunikácia s monitorovacím portálom Wi-Fi

Výstupné dáta AC (záložný systém)

• Max. zdanlivý výstupný výkon: 2300 VA
• špičkový zdanlivý výkon: 3500, 10 sec VA
• Automatické prepnutie času: (ms) 10 / td>
• Menovité výstupné napätie: 230 V(± 2%)
• Menovitá frekvencia výstupu: 50/60 Hz  (± 0.2%)
• Max. výstupný prúd: 10 A
• Výstup THDi (@ spojité zaťaženie) menej ako 3%

Účinnosť

• Max. účinnosť 97,6%
• Max. účinnosť zaťaženia batérie 94,5%
• EURO účinnosť 97,0%
• Účinnosť MPPT 99,9%

Výstupné parametre AC (pri pripojení na sieť)

• Menovitý výstupný výkon do rozvodnej siete: 3680 W
• Max. zdanlivý výstupný výkon do rozvodnej siete: 3680 VA
• Max. zdanlivý príkon z rozvodnej siete: 5300 VA
• Menovité výstupné napätie: 230 V
• Menovitá výstupná frekvencia: 50/60 Hz
• Max. prúdový výstup AC do rozvodnej siete: 16 A
• Max. príkon AC prúdu z rozvodnej siete Grid: 23,6 A
• Výstupné účinník: ~ 1 (nastaviteľný účinník od 0,8 podbuzený – 0,8 prebudený)
• Výstup THDi menej ako 3%

Certifikáty a normy

• Normy siete AS4777.2, G83 / G100, CEI 0-21, VDE4105-AR-N, VDE0126-1-1, EN50438
• Bezpečnosť IEC62109-1 & -2, IEC62040-1
• EMC EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
